Реле защиты напряжения и тока GEYA GPS6-VA5 2P 63A, однофазное, 220 В, DIN-рейка
GEYA GPS6-VA5 2P 63A — однофазное регулируемое реле защиты для сети 220 В, предназначенное для защиты подключённой нагрузки от перенапряжения, пониженного напряжения и перегрузки по току. Устройство устанавливается на DIN-рейку в электрощит и автоматически отключает питание при опасных параметрах сети, а после восстановления нормального напряжения может повторно включить нагрузку с заданной задержкой.
Реле подходит для защиты бытовой техники, электроники, насосов, холодильников, систем освещения, оборудования в доме, квартире, гараже, мастерской или небольшом коммерческом помещении. Модель имеет цифровой дисплей, на котором отображаются параметры сети, а также кнопки для настройки порогов защиты и времени задержки.
Важно: это не стабилизатор напряжения. Устройство не выравнивает напряжение, а отключает нагрузку, если напряжение или ток выходят за заданные пределы.
Преимущества
- Защита от повышенного напряжения в сети.
- Защита от пониженного напряжения.
- Защита от перегрузки по току до 63 А.
- Автоматическое повторное включение после восстановления нормальных параметров.
- Настраиваемая задержка включения и восстановления.
- Цифровой дисплей для контроля параметров.
- Возможность ручного включения/выключения.
- Настройка порогов срабатывания под конкретную сеть и нагрузку.
- Установка на стандартную DIN-рейку.
- Двухполюсное подключение L/N.

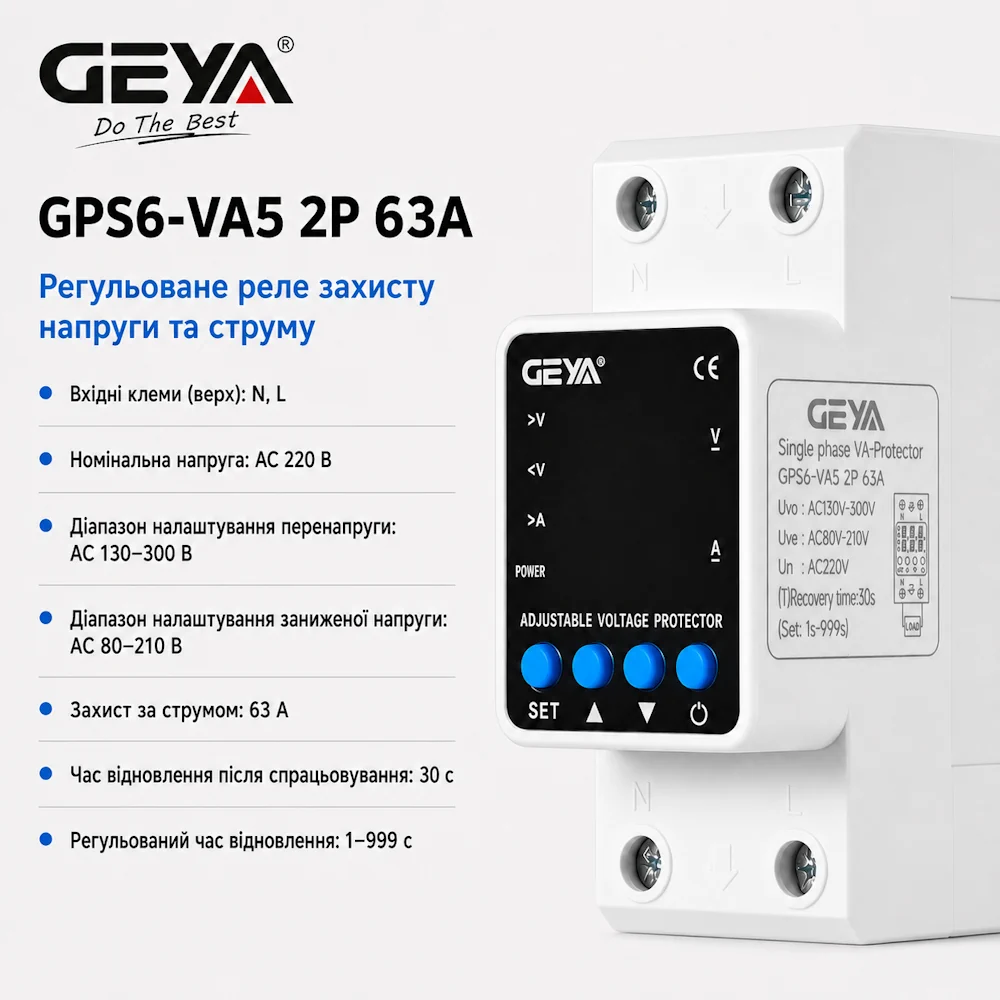

Основные характеристики
| Характеристика | Значение |
|---|---|
| Бренд | GEYA |
| Модель | GPS6-VA5 |
| Полное обозначение | GPS6-VA5 2P 63A |
| Тип устройства | однофазное реле защиты напряжения и тока |
| Номинальное напряжение | AC 220 В |
| Количество полюсов | 2P |
| Максимальный ток модели | 63 А |
| Диапазон защиты от перенапряжения | AC 130–300 В |
| Диапазон защиты от пониженного напряжения | AC 80–210 В |
| Заводское время восстановления | 30 сек |
| Диапазон настройки задержки | 1–999 сек |
| Гистерезис напряжения | 5 В |
| Точность измерения напряжения | до 1% |
| Частота сети | 40–70 Гц / 50–60 Гц |
| Индикация | цифровой дисплей, индикаторы состояния |
| Подключение | вход N/L, выход N/L на нагрузку |
| Монтаж | на DIN-рейку |
| Материал корпуса | пластик |
| Цвет корпуса | белый |
| Сертификация | CE |
| Производитель | Zhejiang Geya Electrical Co., Ltd |
| Страна производства | Китай |
| Гарантия | 6 месяцев |
Настраиваемые параметры
| Параметр | Назначение |
|---|---|
| Задержка включения | время перед подачей питания на нагрузку после включения устройства |
| Задержка восстановления | время ожидания перед повторным включением после аварийного отключения |
| Порог перенапряжения | значение, при котором реле отключит нагрузку при слишком высоком напряжении |
| Восстановление после перенапряжения | напряжение, при котором реле снова разрешит включение |
| Порог низкого напряжения | значение, при котором реле отключит нагрузку при просадке сети |
| Восстановление после низкого напряжения | напряжение, при котором реле снова разрешит включение |
| Порог перегрузки по току | максимальный допустимый ток нагрузки |
| Задержка отключения по току | время до отключения при превышении установленного тока |
| Автоматическое восстановление | включение или отключение автоматического повторного запуска |
| Режим отображения | стандартный, ручное переключение или автоматическое переключение показаний |
| Энергосберегающий режим | снижение энергопотребления дисплея |
| Блокировка настроек | защита параметров от случайного изменения |
Индикация и управление

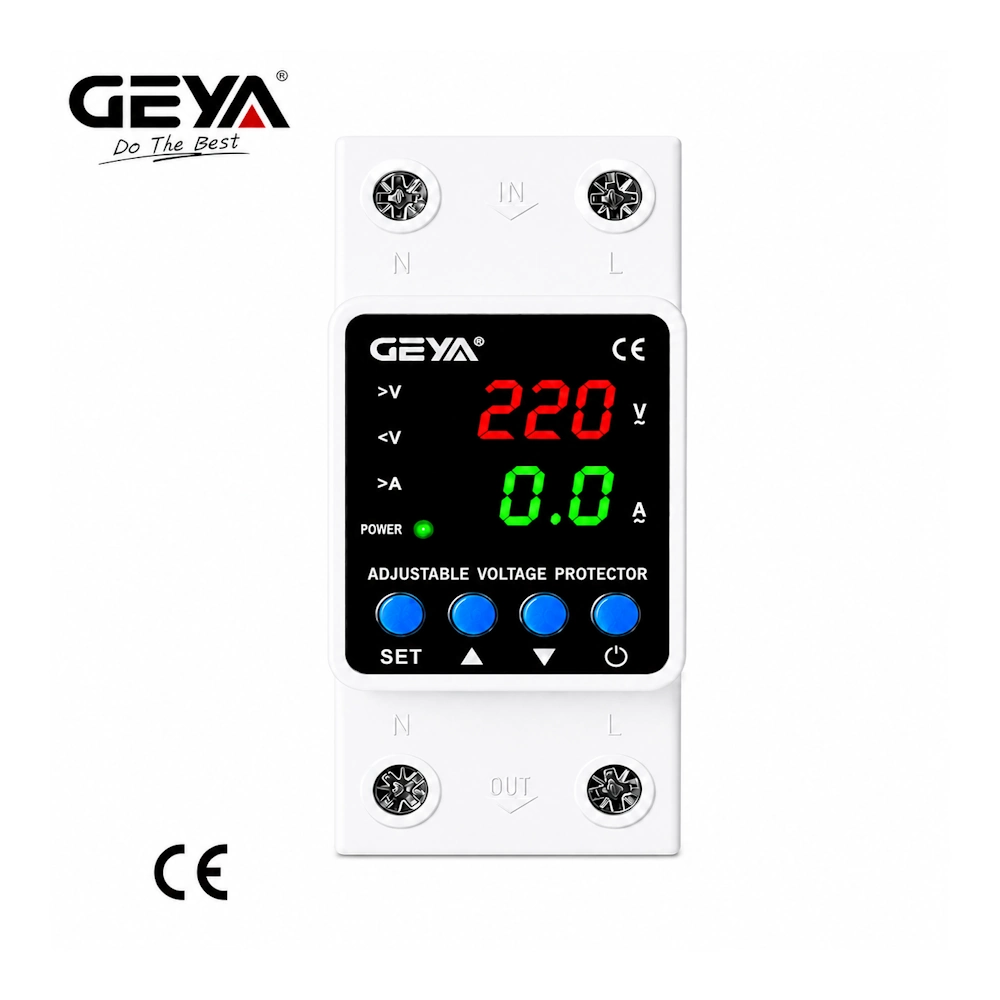

На передней панели расположены цифровой дисплей и кнопки управления.
Индикаторы:
| Обозначение | Значение |
|---|---|
>V |
срабатывание по перенапряжению |
<V |
срабатывание по пониженному напряжению |
>A |
срабатывание по перегрузке по току |
POWER |
индикатор нормальной работы / состояния устройства |
Кнопки:
| Кнопка | Назначение |
|---|---|
| SET / M | вход в меню и выбор параметра |
| ▲ | увеличение значения |
| ▼ | уменьшение значения |
| ON/OFF | включение и выключение устройства |

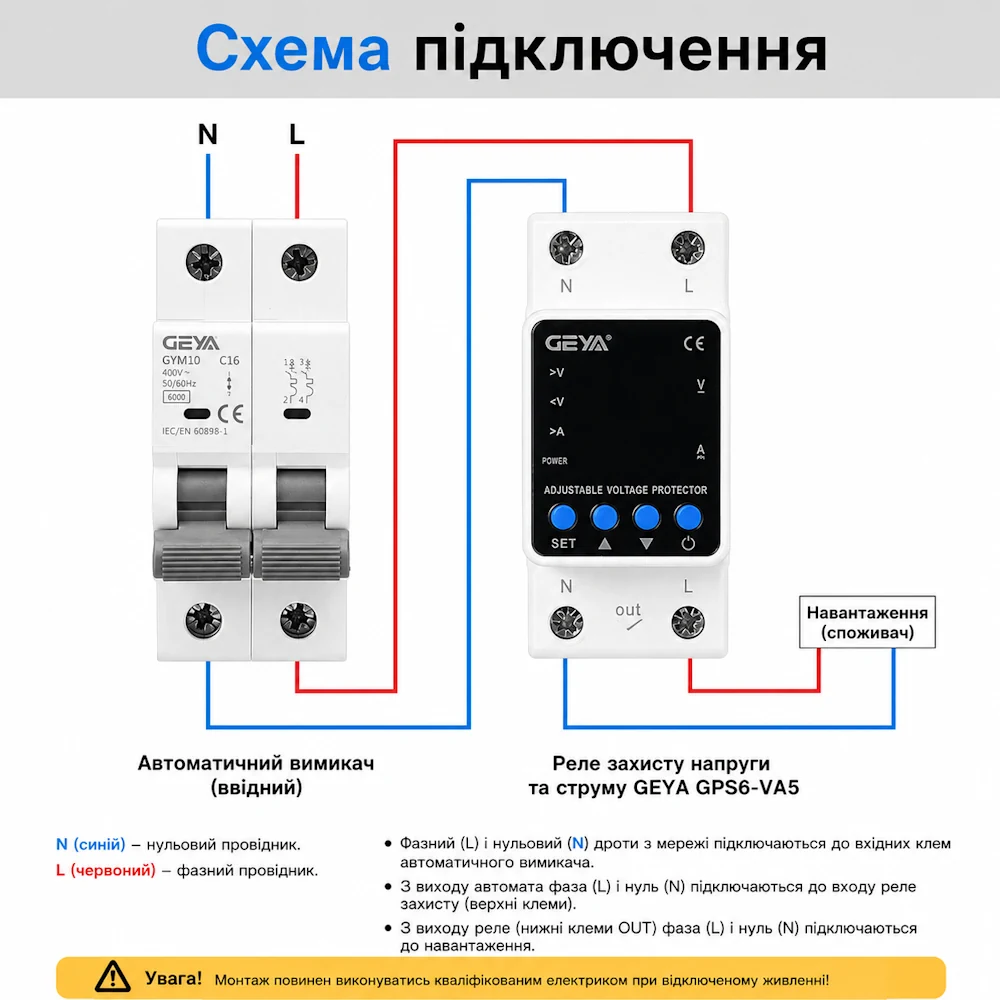

Подключение
Устройство устанавливается после вводного автомата и перед защищаемой нагрузкой.
Верхние клеммы: вход питания
N— вход ноляL— вход фазы
Нижние клеммы: выход на нагрузку
N OUT— выход ноляL OUT— выход фазы
Схема подключения:
сеть 220 В → автоматический выключатель → реле GEYA GPS6-VA5 → нагрузка
Подключение должен выполнять квалифицированный специалист с соблюдением правил электробезопасности.
Для чего подходит
Реле можно использовать для защиты:
- бытовой техники;
- холодильников и морозильных камер;
- насосов;
- котлов и автоматики;
- освещения;
- электроинструмента;
- оборудования в доме, квартире, гараже или мастерской;
- другой однофазной нагрузки в пределах допустимого тока.
Важное уточнение
Модель GPS6-VA5 показывает напряжение и ток, но не имеет функции счётчика кВт⋅ч.
Функция измерения электроэнергии относится к другой версии — GPS6-VAK.
Комплектация
- Реле защиты напряжения и тока GEYA GPS6-VA5 2P 63A — 1 шт.
- Заводская упаковка — 1 шт.
- Инструкция — 1 шт.
